時間：2019-06-11 點擊量：96
防雷土壤電阻率測試儀優勢又名數字接地電阻測試儀、接地電阻土壤電阻率測試儀、四線接地測試儀、精密接地電阻測試儀等是檢驗測量接地電阻常用儀表的常用儀表，電阻測量范圍：0.01Ω～30.00kΩ，接地電壓范圍：0.01～600V,同時存儲500組數據。
防雷土壤電阻率測試儀優勢采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二、三、四線測試電阻和土壤電阻率要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點。
技術參數：
功 能 | 二三四線測量接地電阻、土壤電阻率； 接地電壓、交流電壓測量 |
環境溫度濕度 | 23℃±5℃，75%rh以下 |
電 源 | DC 9V 6節LR14干電池連續待機100小時以上 |
干擾電壓 | ＜20V（應避免） |
干擾電流 | ＜2A（應避免） |
測R時電極間距 | a＞5d |
測ρ時電極間距 | a＞20h |
輔助接地電阻值 | 基準條件＜100Ω,工作條件＜5kΩ |
量 程 | 接地電阻：0.00Ω～30.00kΩ |
土壤電阻率：0.00Ωm～9999kΩm | |
接地電壓：0.00V～600.0V | |
測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
測量方法 | 接地電阻：額定電流變極法 土壤電阻率：四極法 接地電壓：平均值整流(S-ES接口間） |
測試頻率 | 128Hz |
短路測試電流 | AC＞20mA |
開路測試電壓 | AC 28V max |
測試電壓波形 | 正弦波 |
電極間距范圍 | 可設定1m～100m |
換 檔 | 接地電阻：0.00Ω～30.00kΩ全自動換檔 |
土壤電阻率：0.00Ωm～9000kΩm全自動換檔 | |
背 光 | 可控灰白色背光，適合昏暗場所使用 |
顯示模式 | 4位超大LCD顯示，灰白色背光 |
測量指示 | 測量中LED閃爍 |
LCD尺寸 | 111mm×68mm |
LCD顯示域 | 108mm×65mm |
儀表尺寸 | 長寬高：240mm×188mm×85mm |

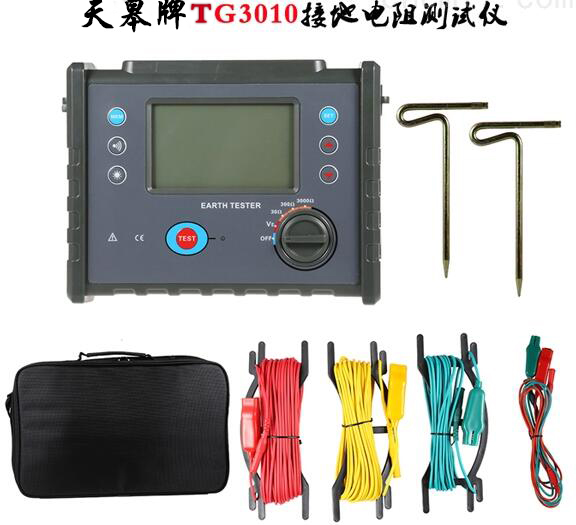

標準測試線 | 4條：紅色15m，黑色15m，黃色10m，綠色10m各1條 |
簡易測試線 | 2條：黃色1.5m，綠色1.5m各1條 |
輔助接地棒 | 4根 |
測量時間 | 對地電壓：約3次/秒 |
接地電阻、土壤電阻率：約7秒/次 | |
線路電壓 | AC600V以下測量(接地電壓測量功能不能用于測量商用電) |
數據存儲 | 500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
數據查閱 | 查閱數據時“MR”符號指示 |
溢出顯示 | 超量程溢出時“OL”符號指示 |
報警功能 | 測量值超過報警設定值時發出報警提示 |
電池電壓 | 電池電壓低符號顯示 |
自動關機 | “APO”指示，開機15分鐘后自動關機 |
功 耗 | 待機: 約40mA(背光關閉) |
開機開背光：約43mA | |
測量：約75mA(背光關閉) | |
質 量 | 儀表： 1280g(含電池) |
測試線：1300g | |
輔助接地棒： 720g(4根) | |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過載保護 | 測量接地電阻：H-E、S-ES各端口間AC 280V/3秒 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61326(EMC) |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。 |
